3D-FB 更多產品
金信諾生產的軋紋同軸電纜具有傳輸功率大、傳輸衰減小，防潮性好，抗壓性強等特點。我們的軋紋同軸電纜已廣泛應用于移動通訊、微波通訊、雷達系統等；軋紋漏泄電纜主要用于室內覆蓋，礦井、地鐵、隧道等區域的信號覆蓋等。我們的產品型號有：3D-FB軋紋同軸電纜、5D-FB軋紋同軸電纜、7D-FB軋紋同軸電纜、8D-FB軋紋同軸電纜、10D-FB軋紋同軸電纜、12D-FB軋紋同軸電纜、1/4”RF射頻軋紋同軸電纜、1/4”超柔RF軋紋同軸電纜、3/8”RF射頻軋紋電纜、3/8”超柔射頻軋紋電纜、1/2”射頻軋紋電纜、1/2”超柔射頻軋紋電纜、5/8”射頻軋紋電纜、7/8”射頻軋紋電纜、7/8”射頻軋紋電纜、1-1/4”射頻軋紋電纜、1-1/4”射頻軋紋電纜、1-5/8”射頻軋紋電纜等可以滿足客戶的多種需求。

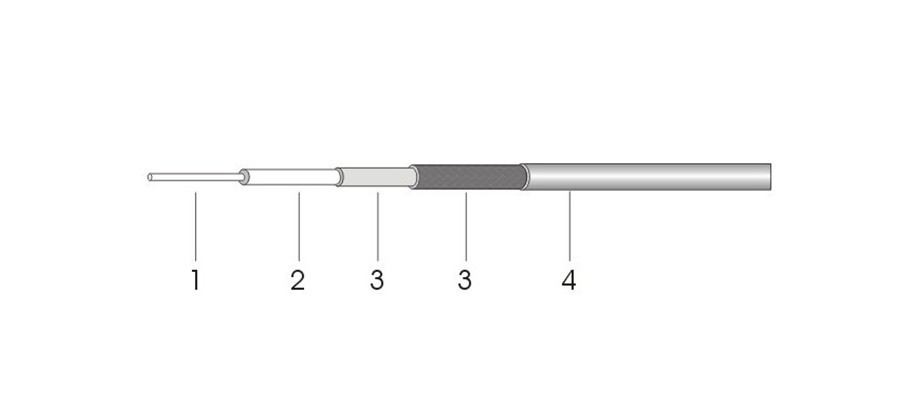

結構參數
| 項目 | 材料 | 直徑(MM) |
|---|---|---|
| 1. 內導體 | 裸銅線或銅包鋼線 | 1.07 |
| 2. 絕緣體 | 發泡聚乙烯 | 3.00 |
| 3. 外導體 |
自粘鋁箔 |
Nom.3.20 |
| 3. 外導體 |
鍍錫銅線 |
Nom.3.55 |
| 4. 護套 | 聚氯乙烯(PVC) | 5.40 |
電性能參數
| 電容(pF/m) | 82 |
| 阻抗 | 50 |
| 傳輸速率(%) | 81 |
| 內導體直流電阻(Ω/km) | 19.2/65.2 |
| 外導體直流電阻(Ω/km) | 16.3 |
| 衰減屏蔽(dB) | 80 |
機械和環境性能
| 貯存溫度(℃) | -25至+70 |
| 安裝溫度(℃) | -20至+60 |
| 工作溫度(℃) | -25至+70 |
| 最小彎曲半徑 | 27 |
| ROHS環保 | 符合 |
衰減（20℃）
| 頻率(GHz) | 衰減(dB/m) | |
|---|---|---|
| 100 | 10.40 | |
| 150 | 13 | |
| 280 | 17.5 | |
| 350 | 19.5 | |
| 400 | 21 | |
| 800 | 30 | |
| 900 | 31 | |
| 1200 | 37 | |
|
1500 |
41.5 | |
| 1800 | 45.6 | |
| 1900 | 46.9 | |
| 2000 | 48.2 | |
| 2200 | 50.6 | |
| 2500 | 54.1 |
