主要技術特性
| 電氣性能 | 材料及機械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 內導體 | 插針 | 黃銅 | 鍍金 | |
| 頻率范圍 | DC~18GHz | 插孔 | 鈹青銅 | 鍍金 | ||
| 額定電壓 | 335V rms | 殼體及其他金屬件 | 黃銅/不銹鋼 | 鍍金/鈍化 | ||
| 介質耐壓 | 1000V rms | 彈性件 | 鈹青銅 | 鍍金 | ||
| 電壓駐波比 | ≤1.05+0.1f(GHz) | 絕緣介質 | PTFE或LCP | |||
| ≤1.05+0.08f(GHz) | 配半柔、半剛電纜中心 | 密封圈 | 硅橡膠 | |||
| 接觸電阻 | ≤3mΩ | 中心接觸件 | 溫度范圍 | -65℃ ~+165℃ | ||
| ≤2mΩ | 外接觸件 | 耐久性 | 500次 | |||
| 絕緣電阻 | ≥5000MΩ | |||||
| 插入損耗 | ≤0.06√f(GHz)dB | |||||

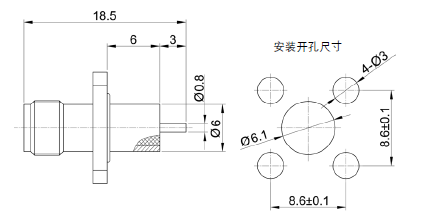

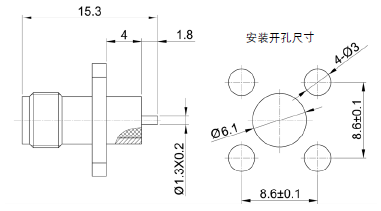

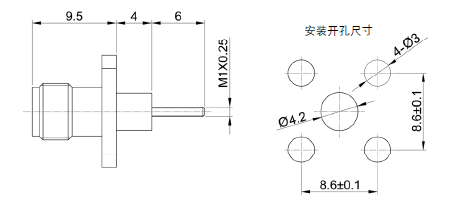

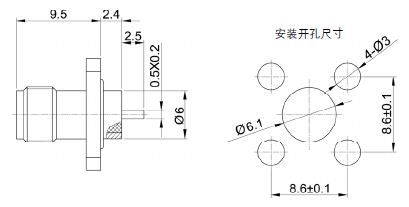

具體型號
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD148 | |
 |
 |

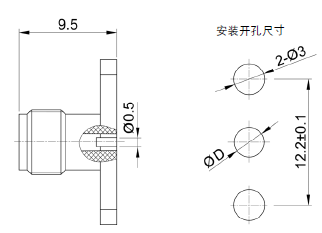

| 產品型號 | D | 備注 |
|---|---|---|
| SMA-KFD149 | * | |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD152 | |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD153 | |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD154 | |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD155G | |
 |
 |

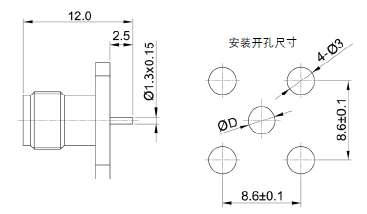

| 產品型號 | D | 備注 |
|---|---|---|
| SMA-KFD159 | * | |
 |
 |

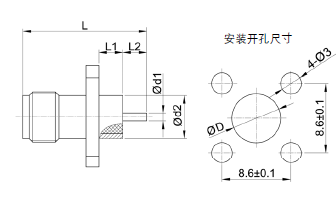

| 產品型號 | L1 | L2 | L | d |
|---|---|---|---|---|
| SMA-KFD160 | 4.0 | 2.0 | 15.5 | 1.0 |
| SMA-KFD161 | 4.0 | 5.0 | 18.5 | 1.0 |
| SMA-KFD162 | 4.0 | 9.0 | 22.5 | 1.0 |
| SMA-KFD277 | 4.0 | 1.5 | 15.0 | 0.7 |
| SMA-KFD281 | 3.0 | 6.0 | 18.5 | 1.3 |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD163 | |
 |
 |
| 產品型號 | L1 | L2 | L | h | d1 | d2 | D |
|---|---|---|---|---|---|---|---|
| SMA-KFD164 | 4.0 | 1.5 | 15.0 | 12.2 | 0.8 | 4.1 | 4.2 |
| SMA-KFD165 | 4.0 | 1.5 | 15.0 | 10.2 | 0.8 | 4.0 | 4.2 |
| SMA-KFD166 | 4.0 | 0.8 | 14.3 | 12.2 | 0.6 | 4.0 | 4.2 |
| SMA-KFD273 | 5.0 | 3.0 | 17.5 | 10.2 | 1.0 | 4.5 | 4.6 |
 |
 |
| 產品型號 | L1 | L2 | L |
|---|---|---|---|
| SMA-KFD177 | 8.0 | 3.0 | 20.5 |
| SMA-KFD178 | 5.0 | 4.2 | 18.7 |
| SMA-KFD285 | 25.0 | 5.0 | 39.5 |
| SMA-KFD298 | 25.0 | 12.0 | 46.5 |
 |
 |
| 產品型號 | L1 | L2 | L | d1 | d2 | D |
|---|---|---|---|---|---|---|
| SMA-KFD179 | 3.0 | 3.0 | 15.5 | 1.0 | 6.0 | 6.1 |
| SMA-KFD194 | 4.0 | 5.0 | 18.5 | 1.3 | 6.0 | 6.1 |
| SMA-KFD198 | 4.0 | 2.0 | 15.6 | 0.8 | 4.8 | 4.9 |
| SMA-KFD202 | 4.0 | 0.8 | 14.4 | 0.6 | 4.0 | 4.1 |
| SMA-KFD279 | 2.4 | 2.4 | 14.5 | 0.5 | 5.2 | 5.3 |
