網線
<返回上一層
網線
描述
額定溫度：70℃
參考標準：ANSI/EIA/TIA-568c&YD/T1019&IEC61156&UL444
11801,IEC61163
實芯裸銅導體
顏色標識PE絕緣
撕裂繩（可選）
PVC或LSZH或PE護套
包裝：打卷裝箱或軸裝

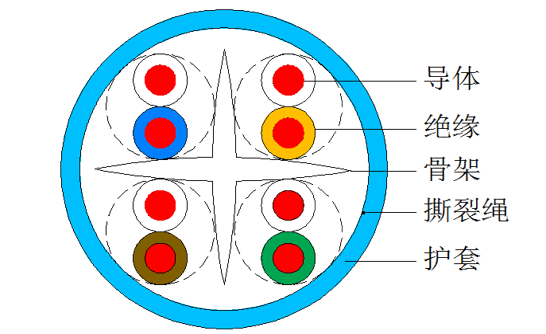

結構
滿足標準：ANSI/TIA-568-C.2、YDT1019-2013、IEC-61156-5-2009
導體：23AWG單根實芯裸銅
絕緣：PE，外徑1.15mm參考
成纜：4對芯線對絞集合，十字骨架填充，橙/白橙、藍/白藍、綠/白綠、棕/白棕
包帶：PET
地線：?jiǎn)胃冨a銅線
屏蔽：鋁箔麥拉帶、鋁面朝內
外被：PVC、LSZH、PE護套、顏色可選，直徑7.2mm參考
物理特性
最小靜態彎曲直徑：8倍電纜外徑
撕裂繩拉力: ≥200N
電氣特性
| 單根導體直流電阻 | 9.38 Ω/100m |
| 線對直流電阻不平衡 | 5 % |
| 導體間介電強度（DC,1min） | 1 KV |
| 絕緣電阻最大值 | 5000 MΩ/KM |
| 工作電容最大值 | 5.6 nf/100m |
| 線對對地電容不平衡 | 330 pf/100m |
| 時延差 | 45 ns/100m |
| 特性阻抗 | 100±15 Ω |
| 傳輸速率 | 60 % |
傳輸特性
| 頻率 MHz | ATT db/100m | RL db, min | NEXT db, min | PSNEXT db, min | ELFEXT db, min | PSELFEXT db, min | PD ns/100m |
|---|---|---|---|---|---|---|---|
| 4 | 3.8 | 23.0 | 65.3 | 63.3 | 55.8 | 52.8 | 552 |
| 8 | 5.3 | 24.5 | 60.8 | 58.8 | 49.7 | 46.7 | 546.7 |
| 10 | 6.0 | 25.0 | 59.3 | 57.3 | 47.8 | 44.8 | 545.4 |
| 16 | 7.6 | 25.0 | 56.2 | 54.2 | 43.7 | 40.7 | 543 |
| 20 | 8.5 | 25.0 | 54.8 | 52.8 | 41.8 | 38.8 | 542 |
| 25 | 9.5 | 24.3 | 53.3 | 51.3 | 39.8 | 36.8 | 541.2 |
| 31.25 | 10.7 | 23.6 | 51.9 | 49.9 | 37.9 | 34.9 | 540.4 |
| 62.5 | 15.4 | 21.5 | 47.4 | 45.4 | 31.9 | 28.9 | 538.6 |
| 100 | 19.8 | 20.1 | 44.3 | 42.3 | 27.8 | 24.8 | 537.6 |
| 200 | 29.0 | 18.0 | 39.8 | 37.8 | 21.8 | 18.8 | 536.5 |
| 250 | 32.8 | 17.3 | 38.3 | 36.3 | 19.8 | 16.8 | 536.3 |
