高頻線纜, 100Ω, 2P * 25AWG + 2C * 22AWG, PVC 外被

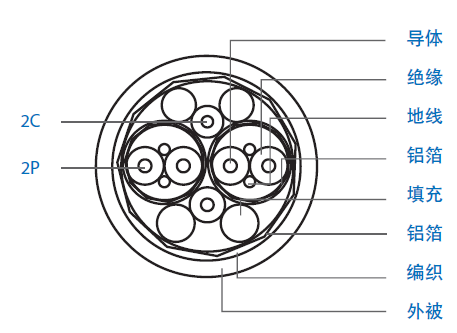

結構
| 2P | 成纜 |
| 導體：25 AWG 鍍錫銅線7*0.18 | 半成品：2P+2C+填充， 一起成纜 |
| 絕緣：0.45 mm of FPE, 外徑：1.45 mm | 內屏蔽：?jiǎn)蚊娣亲哉充X箔 |
| 顏色-綠-紅，藍-橙 | 編織 |
| 地線：28 AWG 鍍錫銅線 7*0.127 | 外屏蔽：38 AWG 鍍錫導體，重疊率 80% |
| 地線：28 AWG 鍍錫銅線 0.38 | 外被 |
| 對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色-黃 | 0.65 mm 柔性PVC, 顏色 － 黑 直徑：7.00 mm 參考 |
| 2C | 印字 |
| 導體：22 AWG 鍍錫銅線 7*0.26 | E258654 AWM STYLE 20276 24AWG Ⅰ/Ⅱ A/B 80℃ 30V |
| 絕緣：0.20 mm of PVC, 外徑：1.20 mm | KINGSIGNAL [Date code] xxxxM |
| 顏色-白，黑 |
電氣性能
| 差模阻抗(Ohms @ TDR,28AWG 信號對) | 100 ±15 | |
| 電容(pF/m, 1 kHz, 25AWG 信號對) | Nom.43 | |
| 延時(ns/m, 25AWG 信號對) | Nom.4.5 | |
| 導體直流電阻(Ohms/km@20℃, Max) | 25AWG 22AWG |
110 50 |
| 絕緣電阻(GOhms/km) | 1.0 | |
| 介電強度(V) | 100 | |
| 峰進運行電壓(V) | 100 | |
| 測試電壓(線/線/屏蔽 Vrms 50Hz 1min) | 500 |
物理特性
| 彎曲半徑 | 5 * OD Min |
| 操作溫度(℃) | -40~+85 |
| 儲存溫度(℃) | -25~+65 |
